## 原文要点
原文指出，芯片产业本身已是人类所能想象的最复杂领域，而量子计算又根植于人类迄今发现的最复杂、最反直觉的数学原理。将二者结合，便构成了量子芯片制造的独特挑战。然而，与经典超级计算机由数万个处理器驱动不同，量子计算机仅由一个量子处理单元（QPU）提供动力，其中包含物理量子比特和配套的控制硬件。
据报道，2025年台积电生产了超过1700万片12英寸硅晶圆，远高于2020年的1300万片，且随着新产能的投入，这一数字预计将继续增长。英伟达作为全球最大的芯片公司，去年市值达到5万亿美元，仅2025年第四季度数据中心相关营收就高达510亿美元。相比之下，全球量子计算市场目前规模约为14.4亿美元，预计2026年将温和增长。尽管欧美各国政府对该技术投入巨资并支持本土量子初创企业，但该领域的增长部分得益于量子硬件（包括QPU）的进步。过去12个月生产的量子芯片数量难以量化，但可以肯定的是，其数量在数百片级别，而非数千万片。
尽管量子技术背后的科学原理对大多数人而言难以理解，但原文指出，量子芯片的制造过程实际上比想象中要简单。其很大程度上借鉴了传统半导体制造工艺，且当前一代量子芯片上的量子比特相对较大，因此所需的蚀刻和光刻技术不如制造最先进半导体所用的工具尖端。随着“有用”的量子计算机有望在本十年末问世的预测越来越多，理解和支持量子芯片制造变得日益紧迫。

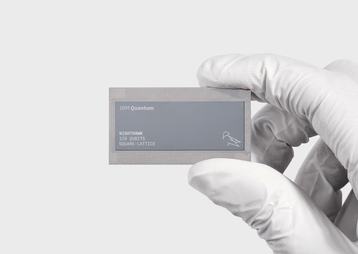

IBM是做出此类预测的公司之一，其在2025年11月表示将在2026年底实现量子优势，并计划在2029年开发出容错量子计算机。IBM自2016年推出IBM Quantum Experience平台以来，一直专注于超导量子计算。其量子路线图去年更新，预计在本十年末提供比任何经典硅系统更强大的硬件。IBM已公开发布四款QPU（Falcon、Eagle、Heron、Nighthawk），Kookaburra和Cockatoo预计分别于2026年和2027年推出。IBM量子系统副总裁Oliver Dial博士解释说，超导量子比特与半导体制造技术高度契合，利用沉积、蚀刻金属和介电材料以及光刻等传统CMOS芯片制造工艺。虽然材料和工艺步骤有所不同，但制造量子芯片所需的设备大多源自半导体行业的常用工具。目前，先进GPU的成本和复杂性主要源于对极紫外光刻的需求。
## 深度分析

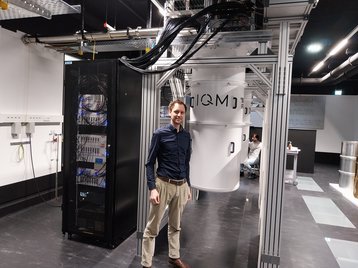

原文描绘了量子计算从理论奇点迈向工业化现实的宏大图景，但其字里行间亦透露出当前量子产业与经典半导体巨头之间巨大的鸿沟，以及量子技术在复杂性与制造效率上的矛盾统一。Sven Beyer的言论精准捕捉了量子芯片制造的“反直觉”本质——在最复杂的基础科学之上，搭建一个看似“相对不那么复杂”的制造体系。这并非意味着量子芯片制造简单，而是强调其在特定环节上对传统半导体工艺的“降维打击式”借鉴。
IBM的案例是最好的注脚。作为量子领域的先行者，IBM的战略选择——专注于超导量子计算并利用现有半导体制造基础设施——显得尤为务实和高明。Oliver Dial博士的表述清晰地揭示了量子芯片制造的“同源性”：尽管量子比特的物理原理和材料特性与经典晶体管迥异，但其在微观层面的构建过程，如沉积、蚀刻和光刻，与传统芯片制造有着惊人的相似性。这不仅极大降低了新产线建设的门槛和成本，也为量子芯片的规模化生产提供了可行路径。与其从零开始构建一套全新的制造生态，不如巧妙嫁接成熟的半导体工业体系。
然而，这种“同源性”也暴露了量子计算当前阶段的局限性。量子比特尺寸相对较大，意味着对最尖端光刻技术的需求不如先进经典芯片迫切。这在一定程度上解释了为何量子芯片的产量仍停留在“数百片”的低位，而非“数千万片”。这并非技术瓶颈，而是当前量子芯片设计的物理限制和对量子相干性的严苛要求，使得“摩尔定律”式的微缩尚未成为核心驱动力。当量子比特数量和质量达到商业应用的临界点时，对更精细制造工艺的需求将不可避免地浮现，届时，量子芯片制造的复杂性恐将指数级攀升。
因此，当前量子计算市场的14.4亿美元规模，与英伟达5万亿美元的市值和台积电庞大的产能形成鲜明对比，这并非简单的体量差距，更是产业发展阶段的巨大差异。量子计算正处于从“实验室奇迹”向“工业化工具”转型的关键节点。政府的大力投入和量子硬件的进步是推动力，但真正的爆发式增长，将取决于何时能够突破量子比特数量、相干时间以及错误率的瓶颈，实现真正的“量子优势”和“容错量子计算”。届时，量子芯片制造将面临一场真正的革命，对材料科学、精密工程和极低温环境控制等方面的极致挑战，将远超当前经典芯片所面临的极紫外光刻难题。现在看似“不那么复杂”的制造，实则为未来更深层次的复杂性埋下了伏笔。
---
📰 来源: [datacenterdynamics.com](https://www.datacenterdynamics.com/en/analysis/quantum-computing-chip-manufacturing/)
